| VM10L74 / ВМ 10-74 | VM10L86 / ВМ 10-86 | ВМ 10-97 | |
|
Количество секций удлинителей, шт. |
1 | 2 | 2 |
| Грузовой момент, кНм/тм | 98/10,0 | 98/10,0 | 98/10,0 |
| Максимальный вылет стрелы, м | 7,4 | 8,6 | 9,7 |
| Грузоподъемность на мин. вылете, кг | 3100 | 2910 | 2820 |
| Грузоподъемность на макс. вылете, кг | 1350 | 1100 | 950 |
| Угол поворота колонны,° | 425 | 425 | 425 |
| Момент поворота в горизонтальной плоскости | 23 кНм | 23 кНм | 23 кНм |
| Угол поворота вала ротатора | Бесконечно | Бесконечно | Бесконечно |
| Масса манипулятора конструктивная в базовой комплектации, кг, не более (без рабочего органа, ротатора, подвески и элементов их присоединения, рабочей жидкости и смазочных материалов) | 1875* | 2020* | 2095* |
| Габаритные размеры в транспортном положении, ширина*высота, не более | 2500*2450 мм | 2500*2450 мм | 2500*2450 мм |
| Давление срабатывания предохранительных клапанов напорных секций распределителей: управление работы стреловым оборудованием / работы аутригерами |
230±0,5 бар | 230±0,5 бар | 230±0,5 бар |
| Рекомендуемый объем маслобака, не менее | 180 л | 180 л | 180 л |
| Макс. подача насоса, не более | 80 л/мин | 80 л/мин | 80 л/мин |
Гидроманипуляторы для леса Велмаш VM10L - самые современные лесные манипуляторы. Совместная разработка австрийского концерна ПАЛФИНГЕР и машиностроительного завода «ВЕЛМАШ-С".
ВМ10-74 - основное использование на лесовозах-автомобилях повышенной проходимости для вывозки леса в условиях бездорожья. Также может быть задействован при перегрузке лесоматериалов и при погрузке железнодорожных вагонов.
ВМ10-86 - устанавливается на сортиментовозы с прицепом, которые используются для перевозки леса на бóльшие расстояния. Манипулятор имеет оптимальное соотношение мощности, скорости работы, производительности.

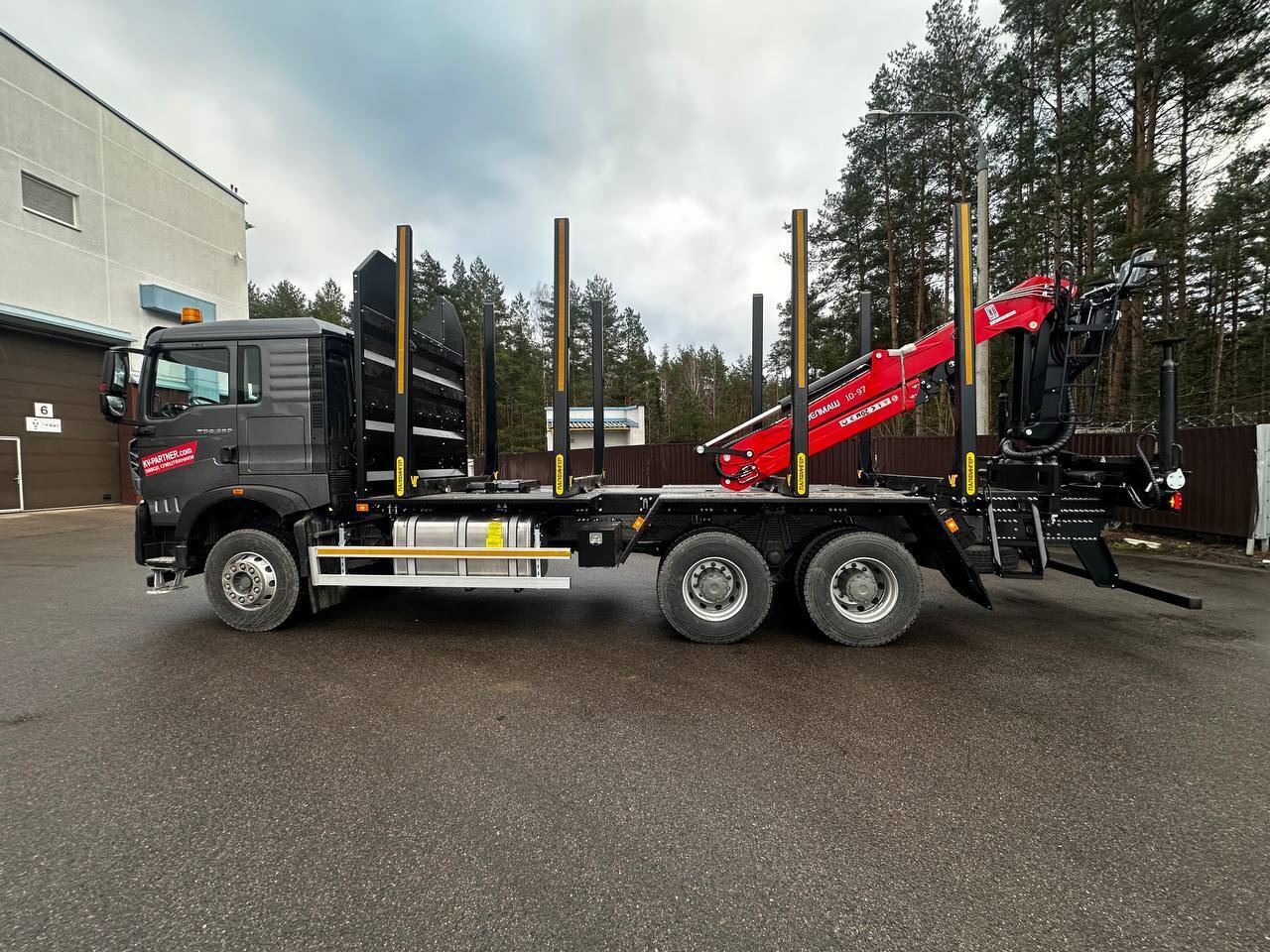

ВМ10-97 - новинка в модельном ряду манипуляторов. Отлично подходит для установки на сортиментовозы с 4-х осными прицепами, которые работают в тяжелых условиях с большими пробегами и объемами перевозки. Главные преимущества - увеличенный вылет стрелы до 9,7 м, надежность конструкции и возможность интенсивной эксплуатации.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ВЕЛМАШ ВМ 10
КАБИНА ОПЕРАТОРА VMCAB
Особенности:
* высокопрочные стальные профили для гарантии прочности и долговечности конструкции;
* трехслойное лакокрасочное покрытие для максимальной защиты от коррозии металла;
* ударопрочное поликарбонатное переднее стекло для защиты от ударов сортиментом;
* звуко- и теплоизоляционная обшивка для комфортной работы;
* светодиодные фары для обеспечения отличной видимости при недостаточной освещенности или неблагоприятных погодных условиях;
* современный стильный дизайн.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Ход механизма подъема, мм | 1100 |
| Масса, кг | 321 |
| Масса с механизмом подъема,кг | 490 |
